Je me décide à fabriquer mon propre vidéoprojecteur, et de vous en faire partager l’expérience.
Après de nombreuses recherches sur le net, un site a attiré mon attention.
Il m’a énormément aidé dans le projet; ainsi le rêve du cinéma à domicile est devenu réalité…
.
Voici la façon la plus simple de fabriquer un vidéoprojecteur, le principe est d’utiliser un rétroprojecteur.
Un vieil écran plat, et des matériaux divers, aucun réglage à faire, posez l’écran plat dessus et c’est parti.
.

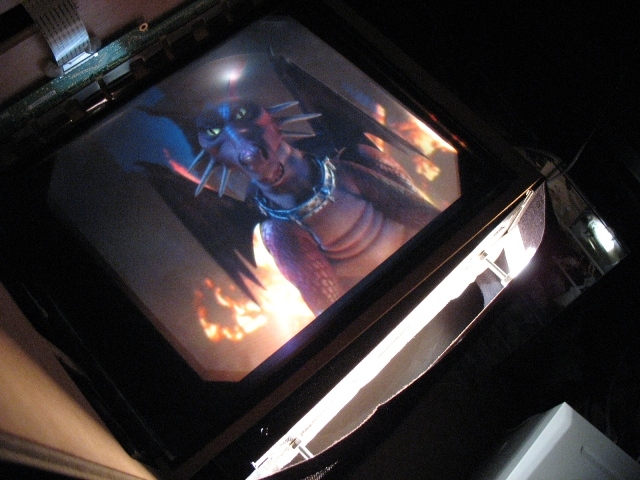

Une fois votre écran démonté, posez le sur le rétro, attention faites une bonne aération, les dalles sont fragiles.
Certains mettent un ventilo de pc au niveau de l’écran, on le voit très bien sur la vidéo (voir en bas de la page), pour un rendement maximum, empêchez le plus possible la lumière de passer autre part que sur l’écran…
.

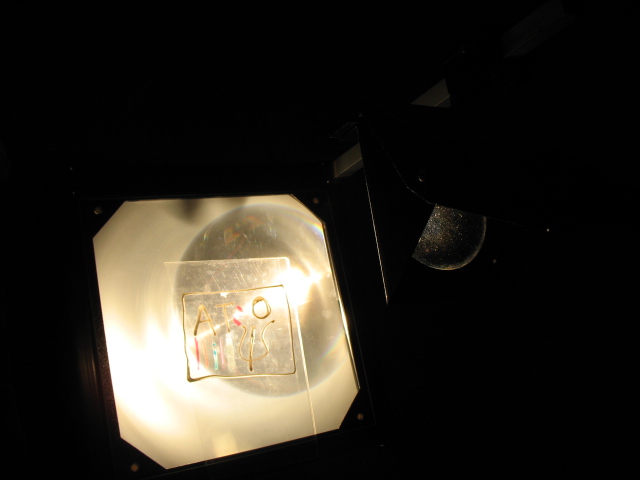

Voila une photo qui montre clairement la transparence de la dalle, attention toutefois, elle est très sombre, un peu comme un verre de lunette de soleil, prenez un rétro qui a des watts.
J’ai vu sur le site Allinbox que certains faisaient tourner avec 150W, cela me parait juste ,300W serait le top…
il est impératif aussi de savoir si votre écran est « déportable » ou pas.
.
Voici une boite faite par un particulier, qui a présenté son projet sur Allinbox, remarquez la complexité de la boite, il faut impérativement utiliser un logiciel (voir en bas de la page) qui vous calculera les mesures à faire selon votre demande…
.
La boite montée , travail fin et soigné …
le principe est en fait le même que la méthode précédente, une puissance source lumineuse est projetée sur une lentille de Frenelle (voir sur site de Allinbox) qui répartit la lumière uniformément sur la dalle TFT, l’image est projetée sur la lentille, qui alors réfléchit l’image sur le mur.
.
Le Principe en image
Cela vous parait un peu confus?
Pour plus d’explications, rendez-vous sur Allinbox, ou sur ce lien chez Wikipédia qui donne plus d’explications.
.
J’ai, pour ma création, retiré totalement la ventilation d’origine, qui était insuffisante.
La chaleur était trop grande, la dalle TFT aurait été endommagée.
Tout ce qui est en rouge bordeaux, n’y était pas d’origine sur le rétro, pour l’éclairage tout est d’origine, une allogène de 250 W.
N’hésitez pas à mettre de puissants ventilos de PC pour un refroidissement efficace
PS: Attention à bien mettre la lentille de Fresnel dans le bon sens.
Pour certaines lentilles, il y a un petit UP (vers le haut) qui permet de voir le bon sens.
j’ai eu beaucoup de chance à l’époque je n’avais pas beaucoup de moyens, et j’ai eu la bonne idée d’aller voir dans des écoles où j’ai pu avoir ce rétroprojecteur pour 5 €, une aubaine.
.
Voila mon support pour la dalle que je pose directement sur le rétro, une fois la dalle posée, je fais passer l’électronique derrière par le passage de nappe, et je fixe le tout
.
J’ai préféré tout connecter ensemble; la dalle, les ventilos , et le rétro sur une fiche, c’est plus simple.
Pour ce qui est de la terre, essayez de la mettre sur le plus de carcasse métallique possible, il en va de votre vie en cas de mauvais contact électrique.
.
L’image aurait pu être encore agrandie , mais je manque de place, les images sont belles et nettes, et restent très lumineuses, un très bon rendu des couleurs, les noirs restent profonds, et les blancs sont nets…
nous avons pu pousser la taille maximum de 2 mètres sur 3.
Il reste toutefois quelques points négatifs, mais bien plus de positifs…
Points négatifs :
- bruyant
- chauffe beaucoup
- prend de la place
- dalle TFT à nettoyer régulièrement (poussière)
- demande de l’entretien
Points positif :
- une image égale voire meilleure en terme de qualité
- grandeur de l’image jamais atteinte par un vidéoprojecteur standard
- ampoule halogène de rechange à des prix ridicules par rapport à une ampoule spécifique de vidéo projecteur
- facilité de fabrication
- réparation vite effectuée et vite réparée
- possibilité de faire évoluer les performances (taille de l’ image, netteté…)
- prix final
Conclusions :
Un bon projet pour organiser des soirées ciné sympathiques entre copains.
En ce qui concerne le nettoyage, ne vous inquiétez pas des qu’une poussière se pose sur votre TFT, ou que la lentille soit un peu poussiéreuse, elle ne se verra pratiquement pas sur votre image projetée.
Inutile de frotter , les ventilos amenant énormément de poussières, passez un linge doux légèrement humide, sur votre dalle (pas de lave vitre c’est une erreur, je l’ai fait, et elle se salit encore plus), frottez délicatement sans brusquer les connectiques…
.
